筒式加壓液體過濾濾芯性能試驗方法
1 范圍
本標準規定了筒式加壓液體過濾濾芯的性能試驗方法。
本標準適用于簡式加壓液體過濾濾芯(以下簡稱濾芯)，其他型式的液體過濾機(器〉濾芯也可參
照執行。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標準。
GJB420 航空工作液固體污染度分級
GJB 3820 航空液壓過濾器過濾性能試驗方法
HB 7669 航空液壓過濾器單次通過試驗方法
JB廳6418 分離機械清潔度測定方法
3 術語和定義
下列術語和定義適用于本標準。
3.1
污染度contamination level
每10伽lL試驗液中，顆粒污染物的質量或所測粒度的顆校數量。
3.2
初始過濾比initial fIltration ra咀。
用單次通過法測得的濾芯的過濾比。
3.3
平均過濾比average fIltration ratio
用多次通過法測得的濾芯的過濾比。
3.4
ACFTD 粉末air clearer fme t回tdust
空氣濾清器精細試驗粉末(簡稱AC盯D) 。
4 一艦要求
4.1 所有測試用儀器、儀表應計量合格，并在有效期內。其精度應符合表l 的規定

4.2 所有測試用儀器、儀表的安裝應符合其有關規定。
4.3 試驗濃箱，采用不銹鋼材料，底部呈600 -90' 鍍角。
5 試磁方法
5.1 結構完整性
5.1.1 方法概述
將濾芯浸入試驗液中，待其浸透后，向其內腔緩慢施加氣壓，使氣體把浸濕孔的液體排出，直至達
到該濾芯規定的冒泡點壓力值。
5.1.2 錦材和設備
5.1.2.1 試驗裝置

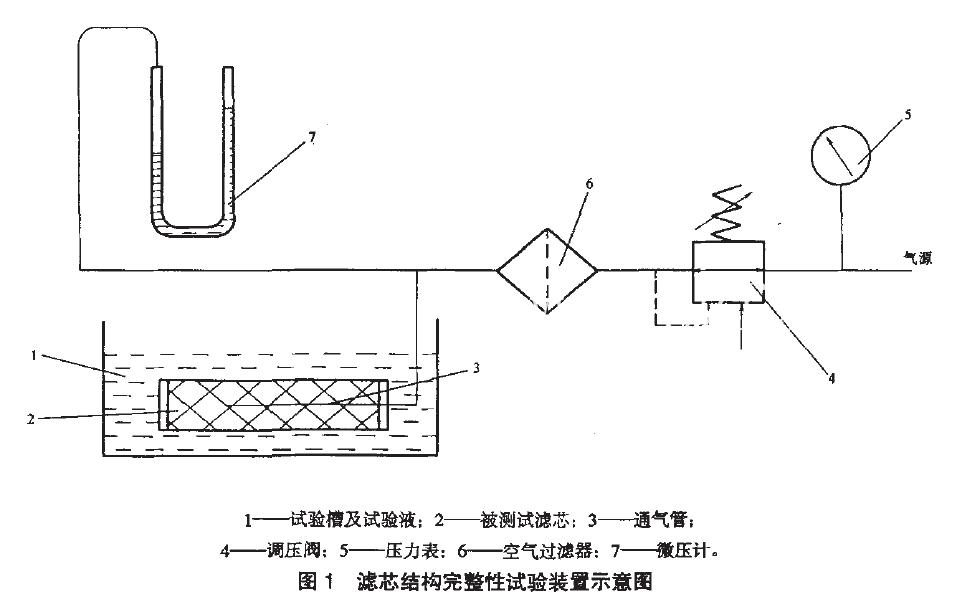

結構完整性試驗裝置如圖1 所示.
